استراکچر پنل خورشیدی زمینی چیست؟ راهنمای انتخاب، طراحی و نصب سازه زمینی
استفاده از انرژی خورشیدی برای تولید برق، به یکی از راهکارهای مهم برای تأمین انرژی پاک تبدیل شده است. اما برای نصب پنل‌های خورشیدی، تنها انتخاب پنل مناسب کافی نیست. پنل‌ها باید روی سازه‌ای قرار بگیرند که علاوه بر ایجاد زاویه مناسب نسبت به خورشید، بتواند وزن تجهیزات و نیروهای محیطی را نیز تحمل کند.
استراکچر پنل خورشیدی زمینی یکی از پرکاربردترین انواع سازه‌های نصب پنل است که برای پروژه‌هایی استفاده می‌شود که پنل‌های خورشیدی مستقیماً روی زمین نصب می‌شوند.
این نوع سازه در نیروگاه‌های خورشیدی، پروژه‌های صنعتی، زمین‌های اختصاص‌یافته به تولید انرژی و برخی پروژه‌های کشاورزی کاربرد دارد.
در این مقاله از نورویکا بررسی می‌کنیم استراکچر زمینی چیست، چه اجزایی دارد، چه عواملی در طراحی آن اهمیت دارند و هنگام انتخاب و خرید آن باید به چه نکاتی توجه کرد.
محتوای جدول

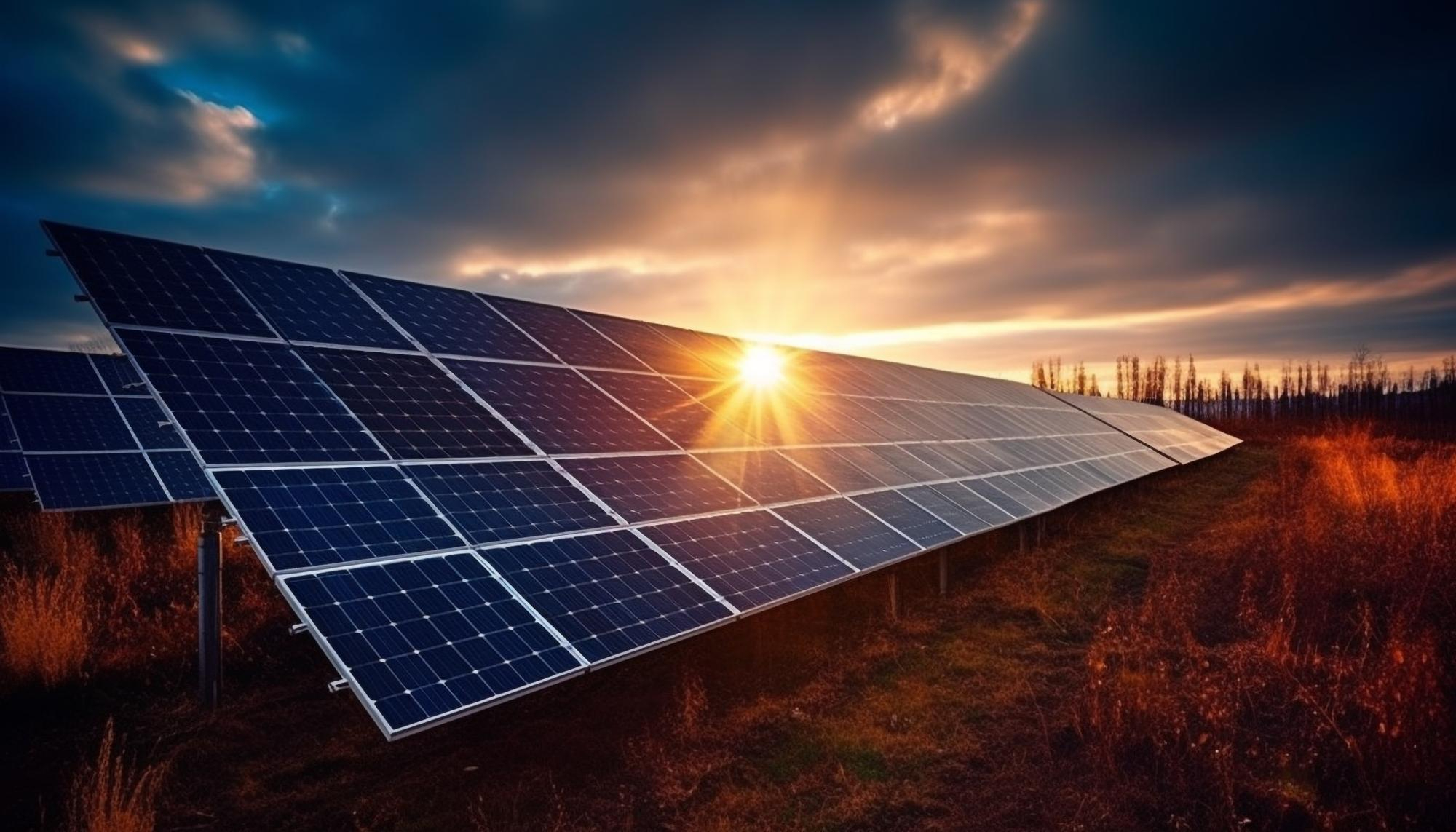

استراکچر پنل خورشیدی زمینی چیست؟
استراکچر زمینی مجموعه‌ای از قطعات فلزی و اتصالات مهندسی‌شده است که پنل‌های خورشیدی را در ارتفاع و زاویه مشخصی نسبت به سطح زمین نگه می‌دارد.
در این سیستم، پنل‌ها روی ریل‌ها و پروفیل‌های سازه قرار گرفته و نیروهای واردشده از طریق پایه‌ها و سیستم اتصال به زمین منتقل می‌شوند.
برخلاف برخی سازه‌های سقفی، در سیستم زمینی امکان طراحی آزادانه‌تر آرایش پنل‌ها وجود دارد. به همین دلیل این نوع استراکچر برای پروژه‌های بزرگ و نیروگاه‌های خورشیدی بسیار مورد توجه قرار گرفته است.
طراحی سازه زمینی باید با توجه به شرایط واقعی محل پروژه انجام شود و عواملی مانند سرعت باد، بار برف، نوع خاک، شیب زمین، وزن پنل‌ها و زاویه نصب در آن در نظر گرفته شوند.

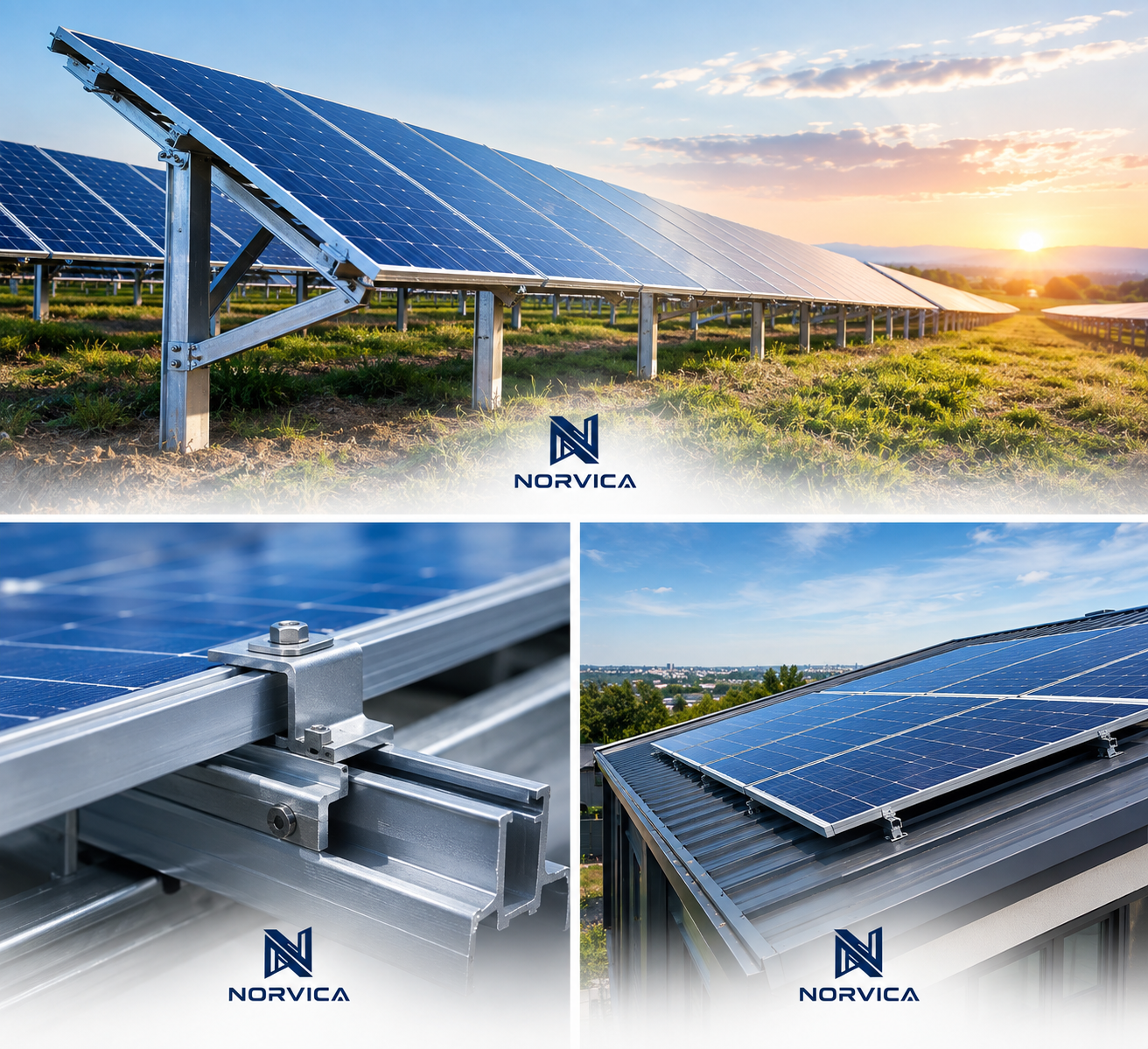

اجزای اصلی سازه پنل خورشیدی زمینی
یک استراکچر خورشیدی زمینی بسته به نوع طراحی می‌تواند از قطعات مختلفی تشکیل شود، اما اجزای اصلی معمولاً شامل موارد زیر هستند:
۱. پایه‌های سازه
پایه‌ها وظیفه انتقال نیرو از سازه فوقانی به زمین را بر عهده دارند.
نوع پایه به شرایط پروژه و روش اجرای سازه بستگی دارد. در پروژه‌های مختلف ممکن است از روش‌هایی مانند پایه‌های کوبشی، فونداسیون بتنی یا سیستم‌های اتصال دیگر استفاده شود.
انتخاب پایه مناسب یکی از مهم‌ترین مراحل طراحی پایه زمینی پنل خورشیدی است.
۲. ستون‌ها و پروفیل‌ها
ستون‌ها و پروفیل‌ها اسکلت اصلی سازه را تشکیل می‌دهند.
مقطع و ضخامت این قطعات باید بر اساس بارهای واردشده و مشخصات پروژه انتخاب شود. استفاده از مقطع نامناسب می‌تواند پایداری سازه را کاهش دهد یا باعث افزایش غیرضروری وزن و هزینه شود.
۳. ریل‌های نگهدارنده
پنل‌های خورشیدی معمولاً روی ریل‌هایی قرار می‌گیرند که به بخش اصلی سازه متصل هستند.
ریل باید از نظر ابعاد، مقاومت و سیستم اتصال با پنل و سایر اجزای سازه هماهنگ باشد.
۴. کلمپ و اتصالات
برای تثبیت پنل‌ها روی ریل از قطعاتی مانند کلمپ میانی و کلمپ انتهایی استفاده می‌شود.
پیچ، مهره، واشر و سایر اتصالات نیز نقش مهمی در یکپارچگی سازه دارند.
در یک سیستم حرفه‌ای، کیفیت اتصالات نباید به اندازه خود پروفیل‌ها نادیده گرفته شود.
استراکچر زمینی در چه پروژه‌هایی استفاده می‌شود؟
یکی از مهم‌ترین مزایای سازه زمینی، امکان استفاده از آن در پروژه‌های مختلف است.
نیروگاه‌های خورشیدی
یکی از اصلی‌ترین کاربردهای استراکچر زمینی، نصب پنل‌ها در نیروگاه‌های خورشیدی است.
در نیروگاه‌های بزرگ، تعداد زیادی پنل باید با نظم مشخص در ردیف‌های مختلف نصب شوند. بنابراین طراحی سازه باید علاوه بر استحکام، امکان اجرای سریع و منظم پروژه را فراهم کند.
پروژه‌های صنعتی
کارخانه‌ها و مجموعه‌های صنعتی که زمین مناسبی در اختیار دارند، می‌توانند از سازه‌های زمینی برای نصب سیستم خورشیدی استفاده کنند.
پروژه‌های کشاورزی
در برخی پروژه‌های کشاورزی نیز امکان استفاده از زمین برای نصب تجهیزات خورشیدی وجود دارد. در این حالت طراحی سازه باید متناسب با شرایط زمین و کاربری محل انجام شود.
پروژه‌های مستقل
در مناطقی که ساختمان یا سقف مناسبی برای نصب پنل وجود ندارد، سیستم زمینی می‌تواند یکی از گزینه‌های مناسب برای اجرای پروژه باشد.
مزایای استراکچر پنل خورشیدی زمینی
استراکچر زمینی در مقایسه با بسیاری از روش‌های نصب، مزایای خاص خود را دارد.
آزادی بیشتر در طراحی
وقتی پنل‌ها روی زمین نصب می‌شوند، طراح آزادی بیشتری برای تعیین آرایش پنل‌ها، فاصله ردیف‌ها و زاویه نصب دارد.
مناسب برای پروژه‌های بزرگ
برای نیروگاه‌ها و پروژه‌هایی که تعداد زیادی پنل دارند، سیستم زمینی امکان ایجاد ردیف‌های منظم و قابل توسعه را فراهم می‌کند.
دسترسی آسان‌تر به تجهیزات
در طراحی مناسب، دسترسی به پنل‌ها برای بازرسی، شست‌وشو و عملیات نگهداری می‌تواند آسان‌تر باشد.
قابلیت توسعه
یکی دیگر از مزایای سیستم زمینی، امکان در نظر گرفتن فضای لازم برای توسعه آینده پروژه است.
چه عواملی در طراحی استراکچر خورشیدی زمینی اهمیت دارند؟
طراحی سازه پنل خورشیدی زمینی نباید صرفاً بر اساس تعداد پنل‌ها انجام شود.
چند عامل مهم باید قبل از طراحی بررسی شوند.
شرایط باد
باد یکی از مهم‌ترین نیروهای واردشده به پنل و سازه است.
پنل خورشیدی به دلیل سطح نسبتاً بزرگی که در برابر باد دارد، می‌تواند نیروی قابل توجهی به سازه وارد کند. بنابراین طراحی باید متناسب با شرایط منطقه و ارتفاع سازه انجام شود.
بار برف
در مناطقی که احتمال بارش برف وجود دارد، وزن برف نیز باید در طراحی سازه لحاظ شود.
مقدار این بار بسته به منطقه جغرافیایی متفاوت است.
شرایط خاک
در پروژه‌های زمینی، وضعیت خاک اهمیت بسیار زیادی دارد.
نوع خاک، مقاومت آن و شرایط محل می‌تواند روی انتخاب نوع فونداسیون یا روش اتصال پایه‌ها تأثیر بگذارد.
بنابراین پیش از اجرای پروژه باید شرایط محل نصب بررسی شود.
زاویه نصب پنل
زاویه قرارگیری پنل‌ها باید متناسب با موقعیت پروژه و اهداف طراحی سیستم تعیین شود.
استراکچر باید بتواند پنل‌ها را در موقعیت طراحی‌شده نگه دارد و پایداری لازم را فراهم کند.
استراکچر زمینی گالوانیزه چیست؟
یکی از گزینه‌های متداول برای ساخت سازه‌های خورشیدی، استفاده از فولاد با پوشش گالوانیزه است.
پوشش گالوانیزه می‌تواند مقاومت فولاد را در برابر خوردگی افزایش دهد و برای تجهیزاتی که در فضای باز نصب می‌شوند اهمیت زیادی دارد.
با توجه به اینکه استراکچر پنل خورشیدی معمولاً برای سال‌ها در معرض شرایط محیطی قرار دارد، انتخاب جنس و پوشش مناسب یکی از موضوعات مهم هنگام طراحی و خرید است.
البته صرفاً گالوانیزه بودن سازه به معنی مناسب بودن آن برای تمام پروژه‌ها نیست. ضخامت، کیفیت ساخت، طراحی مقاطع و اتصالات نیز باید بررسی شوند.
پایه کوبشی بهتر است یا فونداسیون بتنی؟
این سؤال یکی از مواردی است که در پروژه‌های زمینی مطرح می‌شود.
پاسخ یکسانی برای تمام پروژه‌ها وجود ندارد.
در بعضی پروژه‌ها می‌توان از پایه کوبشی پنل خورشیدی استفاده کرد، در حالی که در پروژه‌های دیگر استفاده از فونداسیون بتنی گزینه مناسب‌تری است.
انتخاب روش مناسب به عواملی مانند:
- نوع خاک
- شرایط زمین
- اندازه پروژه
- نیروهای واردشده
- تجهیزات موجود برای اجرا
- شرایط اقتصادی پروژه
- طراحی سازه
وابسته است.
به همین دلیل بهتر است نوع پایه و فونداسیون پس از بررسی شرایط واقعی پروژه انتخاب شود.
قیمت استراکچر پنل خورشیدی زمینی چطور تعیین می‌شود؟
قیمت سازه زمینی عدد ثابتی نیست و عوامل مختلفی روی آن تأثیر دارند.
مهم‌ترین عوامل عبارت‌اند از:
جنس سازه: فولاد، آلومینیوم یا سایر گزینه‌ها
وزن سازه: مقدار فلز مصرف‌شده در هر بخش
تعداد پنل‌ها: تعداد پنل مستقیماً روی حجم سازه تأثیر دارد.
نوع پایه: پایه کوبشی، بتنی یا روش‌های دیگر
شرایط زمین: زمین‌های مختلف ممکن است نیازهای اجرایی متفاوتی داشته باشند.
نوع پوشش: نوع و کیفیت پوشش ضدخوردگی
طراحی و اجرای پروژه: پروژه‌های سفارشی ممکن است نیاز به طراحی و قطعات اختصاصی داشته باشند.
بنابراین برای دریافت قیمت استراکچر پنل خورشیدی زمینی بهتر است اطلاعات پروژه در اختیار تأمین‌کننده قرار گیرد تا قیمت بر اساس مشخصات واقعی محاسبه شود.
هنگام خرید استراکچر زمینی به چه نکاتی توجه کنیم؟
قبل از سفارش سازه، این موارد را مشخص کنید:
- تعداد و مدل پنل‌ها
- ابعاد پنل‌ها
- محل دقیق اجرای پروژه
- شرایط اقلیمی منطقه
- وضعیت زمین و خاک
- زاویه مورد نظر نصب
- نوع پایه و فونداسیون
- جنس و پوشش سازه
- کیفیت اتصالات
- امکان نصب و اجرای پروژه توسط تیم متخصص
در پروژه‌های بزرگ، بهتر است طراحی سازه و تأمین تجهیزات از ابتدا بر اساس اطلاعات واقعی پروژه انجام شود.
نورویکا ؛ از طراحی سازه تا اجرای پروژه
استراکچر پنل خورشیدی تنها مجموعه‌ای از پروفیل‌ها و پیچ و مهره نیست؛ بلکه بخشی مهم از زیرساخت یک سیستم خورشیدی است.
انتخاب سازه مناسب باید بر اساس شرایط محل پروژه، تعداد پنل‌ها، بارهای محیطی، نوع زمین و روش نصب انجام شود.
در نورویکا تمرکز ما بر ارائه راهکارهای تخصصی در حوزه استراکچر و پایه‌های پنل خورشیدی است؛ از بررسی نیاز پروژه و طراحی سازه متناسب با شرایط، تا تأمین تجهیزات و اجرای آن در محل پروژه.
اگر برای یک نیروگاه یا پروژه خورشیدی به استراکچر زمینی، پایه پنل خورشیدی یا اجرای سازه خورشیدی نیاز دارید، می‌توانید مشخصات پروژه خود را با کارشناسان Norvica مطرح کنید تا راهکار مناسب بررسی شود.
