استراکچر پنل خورشیدی سقفی چیست؟ انواع، مزایا و نکات نصب
استفاده از پشت‌بام ساختمان‌ها برای نصب پنل‌های خورشیدی، یکی از راهکارهای کاربردی برای تولید انرژی خورشیدی بدون نیاز به اختصاص زمین جداگانه است. اما نصب پنل روی سقف تنها به قرار دادن پنل‌ها روی بام محدود نمی‌شود؛ انتخاب و اجرای صحیح استراکچر پنل خورشیدی سقفی نقش مهمی در پایداری، ایمنی، آب‌بندی و عملکرد بلندمدت سیستم دارد.
نوع سقف، شیب آن، جنس پوشش، شرایط باد و برف، وزن تجهیزات و نحوه اتصال سازه به ساختمان، همگی باید پیش از اجرای پروژه بررسی شوند. منابع فنی نیز تأکید می‌کنند که نوع سقف و وضعیت آن مستقیماً روی روش اتصال، تجهیزات نصب و جزئیات آب‌بندی اثر می‌گذارد.
در این مقاله از نورویکا، انواع استراکچر پنل خورشیدی سقفی، روش‌های نصب، مزایا و مهم‌ترین نکاتی را که قبل از اجرای این نوع پروژه باید بدانید بررسی می‌کنیم.
محتوای جدول
استراکچر پنل خورشیدی سقفی چیست؟
استراکچر پنل خورشیدی سقفی، مجموعه‌ای از پایه‌ها، ریل‌ها، پروفیل‌ها، اتصالات و تجهیزات نگهدارنده است که برای نصب و تثبیت پنل‌های خورشیدی روی سقف ساختمان استفاده می‌شود.
این سازه وظیفه دارد پنل‌ها را در موقعیت مناسب نگه دارد و نیروهای واردشده به سیستم، مانند وزن تجهیزات و بارهای محیطی، را به شکل مناسبی به ساختار ساختمان منتقل کند.
استراکچر سقفی می‌تواند برای ساختمان‌های مسکونی، تجاری، صنعتی، سوله‌ها و برخی پروژه‌های نیروگاهی مورد استفاده قرار گیرد.
در طراحی این سیستم، فقط وزن پنل‌ها اهمیت ندارد؛ نوع سقف، شیب، وضعیت سازه ساختمان، شرایط باد و برف و روش اتصال نیز باید در نظر گرفته شود.
انواع استراکچر پنل خورشیدی سقفی
استراکچرهای سقفی را می‌توان بر اساس نوع سقف و روش اتصال به چند گروه اصلی تقسیم کرد.

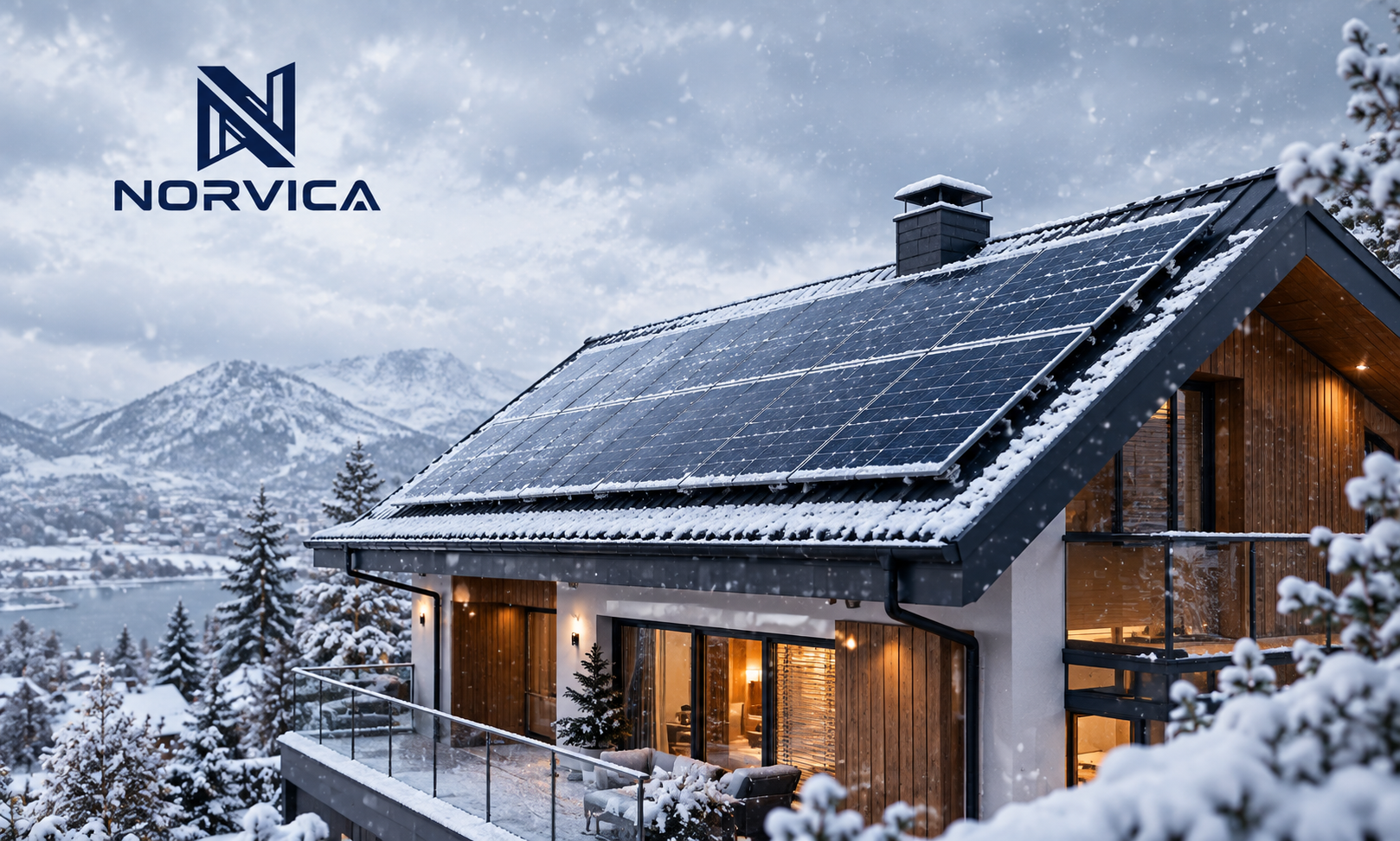

۱. استراکچر پنل خورشیدی روی سقف شیب‌دار
سقف‌های شیب‌دار در ساختمان‌های مسکونی، ویلاها و برخی سوله‌ها کاربرد زیادی دارند.
در این نوع نصب، استراکچر معمولاً با استفاده از ریل، قلاب، پیچ‌های مخصوص یا سایر اتصالات متناسب با ساختار سقف نصب می‌شود.
یکی از مزایای سقف شیب‌دار این است که در بسیاری از پروژه‌ها می‌توان از شیب موجود سقف برای قرارگیری پنل استفاده کرد؛ بنابراین نیاز به ایجاد یک سازه پیچیده برای تغییر زاویه ممکن است کاهش پیدا کند.
البته روش اتصال باید با جنس و ساختار سقف هماهنگ باشد. برای مثال، روش نصب روی سقف فلزی با سقف کاشی یا سفالی یکسان نیست.
۲. استراکچر پنل خورشیدی روی سقف تخت
سقف‌های تخت یا کم‌شیب در ساختمان‌های تجاری، اداری و صنعتی بسیار رایج هستند.
در این نوع پروژه، معمولاً لازم است سازه به شکلی طراحی شود که پنل‌ها را در زاویه و جهت مناسب قرار دهد.
دو روش کلی برای تثبیت این سازه‌ها وجود دارد:
- اتصال مستقیم به سازه ساختمان
- استفاده از سیستم‌های بالاست یا وزنه‌ای در شرایطی که طراحی پروژه اجازه دهد
در سیستم‌های بالاست، وزن سازه و وزنه‌ها برای پایدار نگه داشتن مجموعه استفاده می‌شود و می‌توان از ایجاد برخی نفوذها در پوشش سقف جلوگیری کرد. البته انتخاب این روش باید بر اساس محاسبات سازه‌ای و شرایط واقعی پروژه انجام شود.

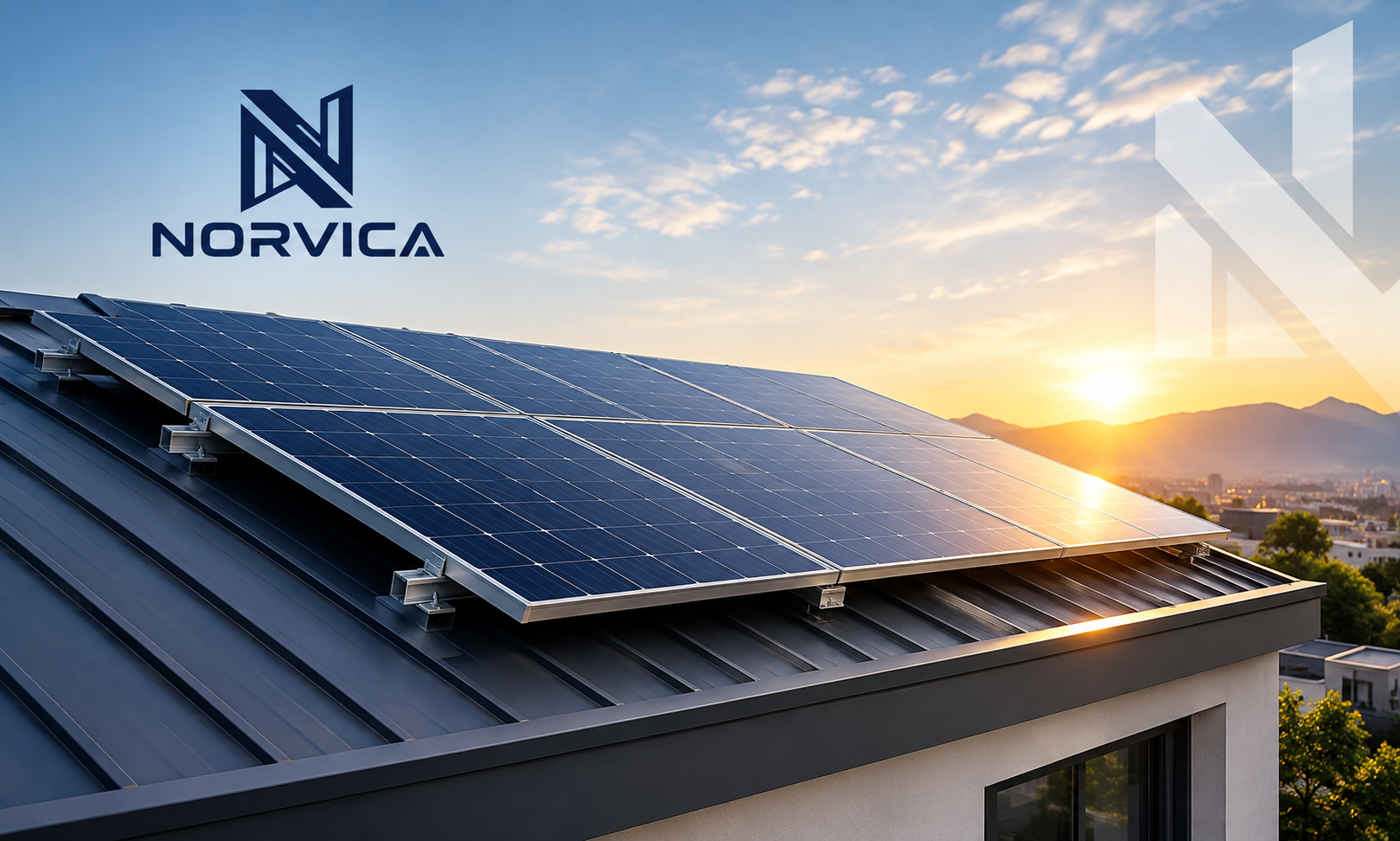

۳. استراکچر برای سقف‌های فلزی و سوله
سقف‌های فلزی، ورق‌های ذوزنقه‌ای، کرکره‌ای و سقف سوله‌ها یکی از کاربردهای مهم استراکچر خورشیدی سقفی هستند.
در این پروژه‌ها، نحوه انتقال بار از استراکچر جدید به اجزای سازه‌ای سوله اهمیت زیادی دارد.
در واقع نباید صرفاً پوشش سقف را محل اتصال در نظر گرفت؛ لازم است مشخص شود بارهای ایجادشده چگونه به پرلین‌ها، قاب‌های اصلی و سایر اجزای سازه منتقل می‌شوند. این موضوع به‌خصوص در پروژه‌های صنعتی و نیروگاه‌های پشت‌بامی اهمیت بیشتری دارد.
اجزای اصلی استراکچر خورشیدی سقفی
یک سیستم نصب سقفی بسته به طراحی پروژه می‌تواند شامل اجزای مختلفی باشد، اما قطعات اصلی معمولاً شامل موارد زیر هستند:
ریل خورشیدی
ریل‌ها محل قرارگیری و اتصال پنل‌ها هستند و به کمک کلمپ‌ها پنل را در موقعیت مناسب نگه می‌دارند.
پایه و اتصالات
پایه‌ها وظیفه اتصال سیستم نصب به سقف یا بخش سازه‌ای ساختمان را بر عهده دارند.
کلمپ میانی و انتهایی
کلمپ‌ها برای ثابت کردن پنل‌ها روی ریل استفاده می‌شوند.
پیچ و مهره و اتصالات
اتصالات مکانیکی باید متناسب با نوع سازه، شرایط محیطی و مشخصات پروژه انتخاب شوند.
قلاب یا براکت
در برخی سقف‌های شیب‌دار، از قلاب‌ها و براکت‌های مخصوص برای اتصال سازه استفاده می‌شود.
نوع و تعداد این قطعات به طراحی نهایی، نوع پنل و مشخصات سقف بستگی دارد.
مزایای استراکچر پنل خورشیدی سقفی
استفاده از فضای سقف برای نصب پنل خورشیدی می‌تواند مزایای مختلفی داشته باشد.
استفاده از فضای بلااستفاده
یکی از مهم‌ترین مزایای سیستم‌های سقفی، استفاده از فضای موجود روی ساختمان است؛ بنابراین در بسیاری از پروژه‌ها نیازی به اختصاص زمین مجزا برای نصب پنل‌ها وجود ندارد.
کاهش نیاز به زمین
برای ساختمان‌هایی که فضای زمین محدود است، استفاده از پشت‌بام می‌تواند یک گزینه قابل بررسی باشد.
مناسب برای ساختمان‌های تجاری و صنعتی
سوله‌ها، کارخانه‌ها، انبارها و ساختمان‌های تجاری می‌توانند از ظرفیت سطح سقف خود برای نصب سیستم خورشیدی استفاده کنند.
دسترسی مناسب برای نگهداری
در صورت طراحی صحیح مسیرهای دسترسی و فاصله مناسب بین ردیف‌های پنل، عملیات بازدید و نگهداری سیستم می‌تواند ساده‌تر انجام شود.
امکان اجرای پروژه بدون اشغال فضای کاری ساختمان
در بسیاری از پروژه‌های صنعتی، استفاده از سقف باعث می‌شود سطح زمین همچنان برای فعالیت‌های اصلی مجموعه قابل استفاده باقی بماند.
برای انتخاب استراکچر سقفی به چه نکاتی توجه کنیم؟
انتخاب استراکچر مناسب باید بر اساس شرایط واقعی پروژه انجام شود، نه صرفاً قیمت یا ظاهر سازه.
۱. نوع سقف
اولین سؤال این است که سقف پروژه از چه نوعی است:
- سقف فلزی
- سقف سوله
- سقف شیروانی
- سقف کاشی یا سفالی
- سقف بتنی
- سقف تخت با عایق یا پوشش آب‌بندی
هر نوع سقف به روش اتصال متفاوتی نیاز دارد.
۲. وضعیت سازه ساختمان
قبل از اجرای پروژه باید ظرفیت و وضعیت سازه‌ای سقف بررسی شود.
در ساختمان‌های قدیمی یا سقف‌هایی که نیاز به تعمیر دارند، بهتر است وضعیت سقف پیش از نصب سیستم خورشیدی مشخص شود. منابع فنی نیز توصیه می‌کنند تعمیرات ضروری سقف پیش از نصب پنل انجام شود.
۳. بار باد و برف
پنل‌ها و استراکچر روی سقف در معرض نیروهای محیطی قرار دارند. بنابراین طراحی باید متناسب با شرایط اقلیمی محل پروژه انجام شود.
بار باد و برف از جمله مواردی هستند که در انتخاب سیستم اتصال و طراحی سازه باید مورد توجه قرار گیرند.
۴. زاویه و جهت نصب پنل
زاویه قرارگیری پنل‌ها روی سقف باید متناسب با شرایط پروژه و هدف طراحی تعیین شود.
در سقف‌های شیب‌دار، شیب موجود سقف می‌تواند روی طراحی اثر بگذارد؛ در سقف‌های تخت، معمولاً استراکچر باید زاویه موردنظر را ایجاد کند.
۵. آب‌بندی سقف
یکی از مهم‌ترین نکات اجرای استراکچر سقفی، جلوگیری از ایجاد مشکل در آب‌بندی سقف است.
هرگونه نفوذ یا اتصال به پوشش سقف باید با جزئیات اجرایی مناسب و آب‌بندی صحیح انجام شود. طراحی نامناسب اتصالات می‌تواند خطر نفوذ آب و آسیب به پوشش سقف را افزایش دهد.
استراکچر سقفی گالوانیزه بهتر است یا آلومینیومی؟
انتخاب جنس استراکچر به شرایط پروژه بستگی دارد.
فولاد گالوانیزه به دلیل مقاومت مناسب و کاربرد گسترده در سازه‌های خورشیدی، در بسیاری از پروژه‌ها استفاده می‌شود.
آلومینیوم نیز به دلیل وزن کمتر و مقاومت مناسب در برابر خوردگی، در بخش‌هایی از سیستم‌های نصب خورشیدی کاربرد دارد.
اما نمی‌توان تنها بر اساس جنس، یک گزینه را برای تمام پروژه‌ها مناسب دانست. نوع سقف، بارگذاری، ابعاد سازه، شرایط محیطی، روش اتصال و الزامات پروژه باید در کنار یکدیگر بررسی شوند.
مراحل اجرای استراکچر پنل خورشیدی روی سقف
اجرای یک سیستم سقفی استاندارد معمولاً شامل چند مرحله اصلی است:
مرحله اول: بازدید و بررسی محل
نوع سقف، ابعاد، شیب، وضعیت پوشش و شرایط محیطی بررسی می‌شود.
مرحله دوم: بررسی سازه‌ای
ظرفیت سقف و نحوه انتقال بارهای ناشی از پنل و استراکچر بررسی می‌شود.
مرحله سوم: طراحی سیستم نصب
بر اساس مشخصات پروژه، نوع پایه، ریل، اتصالات، آرایش پنل‌ها و جزئیات نصب تعیین می‌شود.
مرحله چهارم: تأمین تجهیزات
قطعات مورد نیاز مطابق مشخصات طراحی تأمین می‌شوند.
مرحله پنجم: اجرای استراکچر
پایه‌ها، ریل‌ها و اتصالات در محل پروژه نصب می‌شوند.
مرحله ششم: نصب پنل‌ها
پس از آماده شدن سازه، پنل‌ها با استفاده از کلمپ‌ها و تجهیزات مربوطه روی استراکچر نصب می‌شوند.
مرحله هفتم: کنترل نهایی
اتصالات، تراز بودن سازه، استحکام، آب‌بندی و سایر جزئیات اجرایی بررسی می‌شوند.
چه عواملی روی قیمت استراکچر پنل خورشیدی سقفی تأثیر می‌گذارند؟
قیمت یک استراکچر سقفی را نمی‌توان صرفاً بر اساس قیمت هر کیلوگرم فلز تعیین کرد.
عوامل مختلفی مانند موارد زیر روی هزینه نهایی تأثیر دارند:
- نوع سقف
- ابعاد و تعداد پنل‌ها
- ظرفیت سیستم خورشیدی
- جنس سازه
- نوع ریل و اتصالات
- روش اتصال به سقف
- ارتفاع ساختمان
- شرایط دسترسی به محل پروژه
- میزان باد و برف منطقه
- پیچیدگی طراحی
- هزینه حمل
- هزینه نصب و اجرای پروژه
به همین دلیل، برای دریافت قیمت دقیق بهتر است مشخصات واقعی پروژه بررسی شود.
اشتباهات رایج در اجرای استراکچر سقفی
برخی خطاها می‌توانند روی ایمنی و عملکرد بلندمدت سیستم تأثیر بگذارند.
استفاده از یک مدل سازه برای همه سقف‌ها
هر سقف شرایط خاص خود را دارد و روش اتصال باید متناسب با آن انتخاب شود.
بی‌توجهی به وضعیت سازه ساختمان
اضافه کردن سیستم خورشیدی بدون بررسی ظرفیت سقف می‌تواند تصمیم مناسبی نباشد.
توجه نکردن به آب‌بندی
اتصال نامناسب می‌تواند باعث آسیب به پوشش و آب‌بندی سقف شود.
انتخاب صرفاً بر اساس قیمت
استراکچر ارزان‌تر لزوماً برای شرایط پروژه مناسب‌تر نیست. کیفیت قطعات، طراحی و اجرای صحیح نیز باید بررسی شوند.
اجرای بدون محاسبات و طراحی مناسب
در پروژه‌های صنعتی و بزرگ، طراحی سازه باید متناسب با بارهای واردشده و شرایط محیطی پروژه انجام شود.
استراکچر سقفی برای چه پروژه‌هایی مناسب است؟
استراکچر پنل خورشیدی سقفی می‌تواند برای طیف مختلفی از پروژه‌ها مورد استفاده قرار گیرد، از جمله:
- ساختمان‌های مسکونی
- ویلاها
- ساختمان‌های اداری
- مراکز تجاری
- کارخانه‌ها
- سوله‌های صنعتی
- انبارها
- کارگاه‌ها
- ساختمان‌های کشاورزی
انتخاب نهایی به وضعیت سقف، ظرفیت موردنظر و شرایط فنی پروژه بستگی دارد.
چرا طراحی و اجرای صحیح استراکچر اهمیت دارد؟
پنل خورشیدی یک سرمایه‌گذاری بلندمدت است و استراکچر بخش مهمی از زیرساخت فیزیکی آن محسوب می‌شود.
یک سیستم نصب مناسب باید بتواند پنل‌ها را به شکل پایدار نگه دارد، در برابر شرایط محیطی مقاومت مناسبی داشته باشد و در عین حال با ساختار سقف و الزامات آب‌بندی سازگار باشد.
بنابراین، طراحی، تأمین و نصب استراکچر باید به صورت یک زنجیره به‌هم‌پیوسته دیده شود و صرفاً خرید چند پروفیل و اتصال آن‌ها به سقف، معادل یک سیستم نصب استاندارد نیست.
